Complete FreewheelsBD … X

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng

Hoàn thành Freewheels BD & hellip; X là bong bóng kín

freewheels với ổ bi và lực nâng

X. Chúng được cung cấp đầy dầu.

Bộ phận nâng hạ tia X đảm bảo bánh xe tự do không bị mài mòn -

hoạt động khi vòng trong quay ở

tốc độ cao.

Các viên ngọc tự do BD & hellip; X được sử dụng như:

➧ Điểm dừng

➧ Ly hợp quá mức

cho các ứng dụng có tốc độ cao tự do

hoạt động và khi được sử dụng như một quá trình

ly hợp với hoạt động lái xe tốc độ thấp.

Mô-men xoắn danh định lên đến 42 500 Nm.

Lỗ khoan lên đến 150 mm.

Ví dụ ứng dụng

Hoàn thiện Freewheel BD 45 SX như một ly hợp chống tràn trên đầu trục của ổ đĩa chính quay tốc độ cao của máy dệt. Nhông xích được liên kết với một ổ phụ. Trong hoạt động bình thường (hoạt động tự do), vòng trong vượt ra ngoài và vòng ngoài dừng lại với chốt trên đĩa xích. Trong quá trình thiết lập, máy được dẫn động bằng bộ truyền động aux i-liary đang chạy chậm thông qua bộ truyền động xích và bánh đà tự do đang hoạt động trong hoạt động truyền động. Với tốc độ cao của vòng trong trong hoạt động quay tự do, kiểu nâng loại X được sử dụng; các vòi xịt hoạt động trong hoạt động quay tự do mà không cần tiếp xúc và do đó không bị mài mòn.

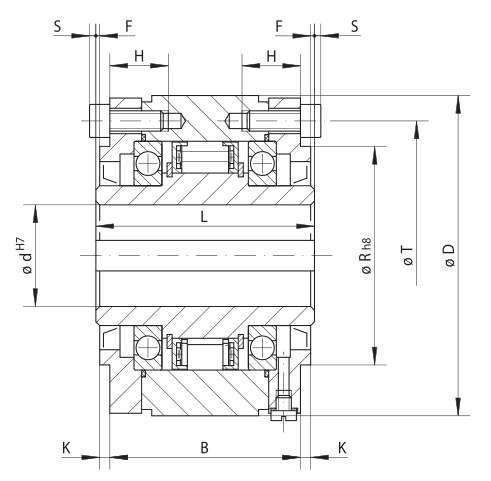

Freewheel Size	Type	Nominal t orque M_N Nm	Sprag lift-off at inner ring speed min^-1	Max. speed Inner ring freewheels/ overruns min^-1	Outer ring drives min^-1	mm	Bore d Standard mm	mm	max. mm	B mm	D mm	F mm	G**	H mm	K mm	L mm	R mm	S mm	T mm	Z**	Weight kg
BD 20	DX	420	750	1 700	300	30			30	65,5	106	0,75	M 6	26	5	77	70	0,5	90	6	3,8
BD 25	DX	700	700	1 600	280	35	40		40	81,5	126	0,75	M 6	30	5	93	80	0,5	105	6	6,6
BD 30	DX	1 250	630	1 600	252	45	50		50	88,5	151	0,75	M 8	36	6	102	100	1,5	130	6	10,3
BD 40	SX	1 900	430	1 500	172	45	55	60	60	102,5	181	0,75	M10	37	6	116	120	3,5	160	6	17,4
BD 45	SX	2 300	400	1 500	160	55	65	70	70	115,5	196	1,25	M 12	38	6	130	130	5,0	170	8	22,4
BD 52	SX	5 600	320	1 500	128	65	75	80	80	130,5	216	1,75	M14	44	8	150	150	4,5	190	8	31,1
BD 55	SX	7 700	320	1 250	128	75	85	90	90	146,5	246	1,75	M 14	48	10	170	160	2,5	215	8	45,6
BD 60	SX	14 500	250	1 100	100	85	95	100	105	182,5	291	1,75	M 14	55	10	206	190	2,5	250	8	78,2
BD 70	SX	21 000	240	1 000	96	120			120	192,5	321	1,25	M 16	58	10	215	210	5,0	280	8	93,4
BD 100	UX	42 500	210	750	84	150			150	248,5	411	3,75	M 20	79	10	276	270	6,5	365	10	198,4
